Cách đấu Công tắc điện 3 chân tại nhà, đơn giản nhất

Công tắc 3 chân là một thiết bị điện vô cùng phổ biến. Bài viết dưới đây sẽ đi sâu vào cách đấu công tắc 3 chân, từ quy trình lắp đặt đến nguyên lý hoạt động, để giúp độc giả nắm bắt cách thực hiện một cách chi tiết và hiệu quả.

Cấu tạo công tắc 3 chân

Công tắc 3 chân là một trong những thiết bị quan trọng trong hệ thống điện dân dụng, phổ biến và được ưa chuộng bởi sự tiện ích mà nó mang lại. Được sử dụng để điều khiển nguồn điện của các thiết bị ở xa, công tắc 3 chân giúp thực hiện các chức năng mà không đòi hỏi sự hiện diện trực tiếp của người điều khiển. Điều này mang lại sự thuận tiện và tiết kiệm thời gian đối với người sử dụng.

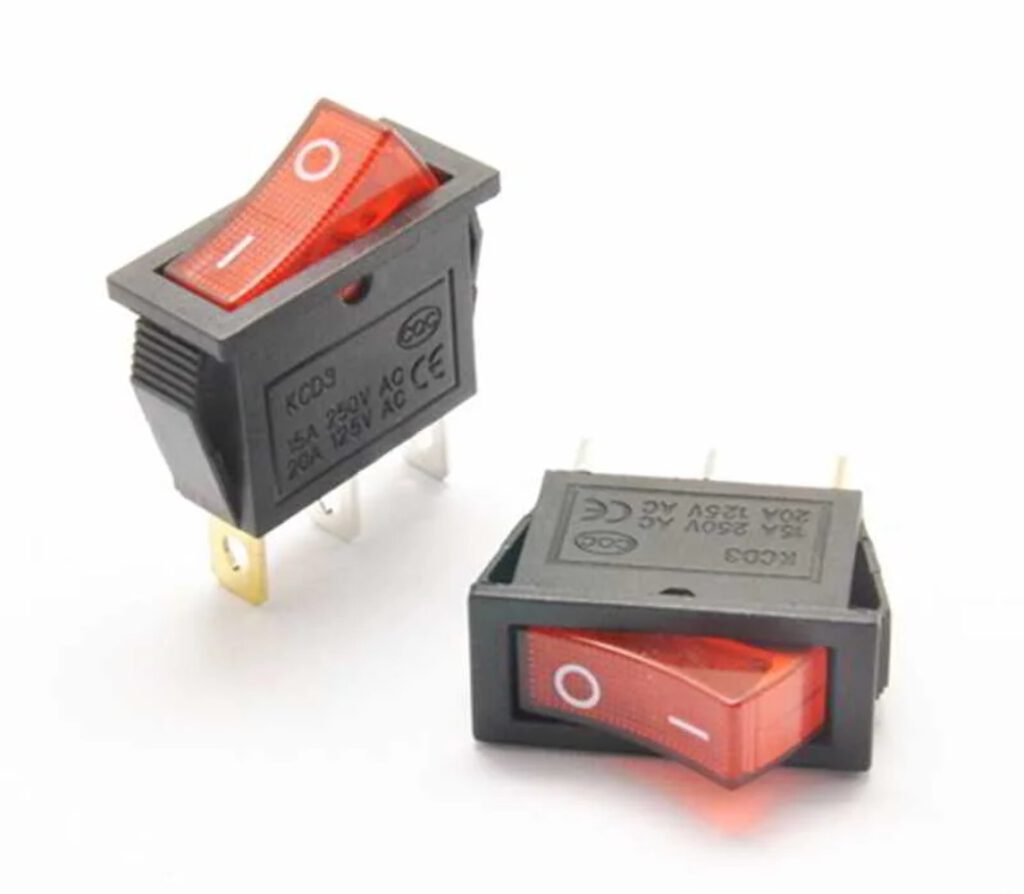

Công tắc 3 chân

Công tắc này bao gồm một nút bấm công tắc, vỏ nhựa bọc ngoài và 3 chân đặc biệt có tác dụng như các chốt nối với dây dẫn điện. Cụ thể, trong ba chân này, có một chân đóng vai trò như cực động và hai chân còn lại là cực tĩnh.

Cực động thường được làm bằng đồng và có màu khác biệt để dễ dàng phân biệt. Chân này chủ yếu được sử dụng để nối với thiết bị điện cần kiểm soát. Trong khi đó, hai chân cực tĩnh, có màu giống nhau, được kết nối với hai công tắc riêng biệt.

Ưu điểm của công tắc 3 chân

Chuyển nối dòng điện nhờ vào 2 cực chuyển nối

Công tắc 3 chân sử dụng 2 cực chuyển nối để chuyển nối dòng điện. Điều này tạo ra một cách làm hiệu quả để kiểm soát luồng điện và chuyển đổi giữa trạng thái mở và đóng của mạch. Các cực chuyển nối được thiết kế để hoạt động mạnh mẽ, đảm bảo tính ổn định và độ tin cậy của hệ thống.

Người dùng có thể bật tắt một thiết bị điện ở hai vị trí khác nhau

Một trong những ưu điểm lớn của công tắc 3 chân là khả năng bật tắt một thiết bị điện từ hai vị trí khác nhau. Nhằm mang lại sự thuận tiện cho người sử dụng, đặc biệt là trong trường hợp muốn kiểm soát thiết bị từ nhiều điểm trong cùng một không gian, chẳng hạn như phòng khách hoặc phòng ngủ.

Đảm bảo an toàn điện, phù hợp với nhu cầu người dùng

Công tắc 3 chân được thiết kế để đảm bảo an toàn điện cao cấp. Với khả năng kiểm soát dòng điện mạnh mẽ, nó giúp người dùng yên tâm về mặt an toàn khi sử dụng các thiết bị điện trong gia đình. Thiết kế này cũng phản ánh sự phù hợp với nhu cầu người dùng hiện đại, đặt an toàn và tiện ích lên hàng đầu.

Dễ dàng kiểm tra và sửa chữa

Cấu trúc đơn giản của công tắc 3 chân làm cho quá trình kiểm tra và sửa chữa trở nên dễ dàng hơn. Người sửa chữa có thể nhanh chóng xác định vấn đề và thực hiện các biện pháp khắc phục mà không cần phải tháo rời nhiều linh kiện. Điều này giảm thiểu thời gian và công sức cần thiết để bảo trì hệ thống điện.

Sơ đồ công tắc điện 3 chân

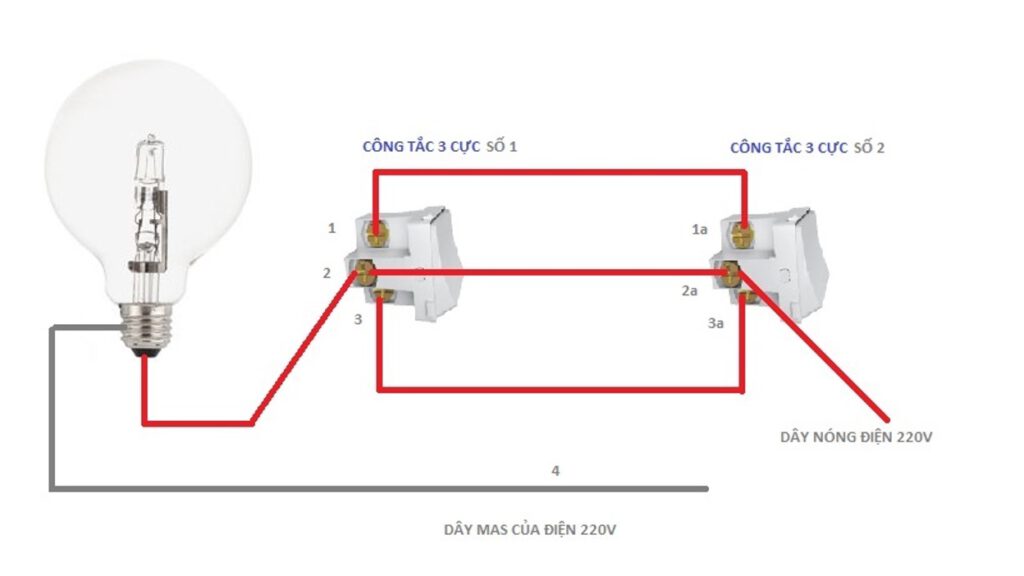

Sơ đồ công tắc 3 chân giúp chúng ta hiểu rõ cách kết nối và hoạt động của thiết bị trong hệ thống điện.

Trong sơ đồ này, cực thứ nhất của công tắc thứ nhất được nối với cực thứ nhất của công tắc thứ hai, tạo thành một dòng điện liên tục. Tương tự, cực thứ hai của công tắc thứ nhất được nối với cực thứ hai của công tắc thứ hai. Điều này tạo ra khả năng chuyển đổi giữa hai công tắc, cho phép người dùng kiểm soát thiết bị từ cả hai điểm.

Dòng điện từ nguồn cấp đi qua cầu trì, nơi nó có thể được kiểm soát bởi hai công tắc. Mỗi công tắc có thể đóng hoặc mở mạch, ảnh hưởng đến đèn. Khi một công tắc mở, dòng điện không thể chạy qua và đèn sẽ tắt. Ngược lại, khi cả hai công tắc đều đóng, dòng điện được phép chảy qua, bật đèn lên..

Sơ đồ công tắc điện 3 chân

Nguyên lý hoạt động của công tắc 3 chân

Công tắc điện 3 chân hoạt động dựa trên nguyên tắc đóng và mở mạch để kiểm soát dòng điện. Sơ đồ mạch điện giúp ta hiểu rõ cách các thành phần của công tắc tương tác với nhau. Khi cả hai công tắc đều ở cùng một vị trí, ví dụ như cả hai ở vị trí 1 hoặc cả hai ở vị trí 2, mạch điện sẽ được đóng kín hoàn toàn. Trong trường hợp này, dòng điện có thể truyền tải liên tục từ nguồn điện đến thiết bị điện, làm cho đèn phát sáng.

Ngược lại, khi hai công tắc ở vị trí đối nhau, ví dụ như một ở vị trí 1 và một ở vị trí 2, hoặc ngược lại, thì mạch điện sẽ bị hở tại các vị trí của công tắc. Điều này làm cho dòng điện ngừng truyền đi, làm tắt đèn. Việc này giúp người sử dụng có thể kiểm soát thiết bị từ nhiều điểm khác nhau, tạo ra tính linh hoạt và thuận tiện.

Nguyên lý hoạt động của công tắc 3 chân

Cách đấu công tắc 3 chân chi tiết nhất

Bước 1: Chọn vị trí và xác định đường dây điện:

Lựa chọn vị trí lắp đặt cho bóng đèn và các công tắc điện. Xác định vị trí chính xác cho công tắc 3 chân và đánh dấu vị trí trên tường.

Đánh dấu đường đi dây điện từ bảng điện đến vị trí lắp đặt.

Bước 2: Phác thảo sơ đồ và lắp đặt:

Với sự hỗ trợ của sơ đồ lắp đặt, phác thảo vị trí và cách kết nối các linh kiện.

Tiến hành khoan lỗ theo đúng vị trí đánh dấu và sử dụng vít để cố định công tắc 3 chân.

Luồn dây điện qua các lỗ và gắn chúng vào công tắc.

Bước 3: Xác định cực và lắp cầu trì:

Xác định chính xác cực chính và cực chuyển đổi của công tắc. Thông thường, có ba chân: một chân dành cho cực chính và hai chân còn lại cho cực chuyển đổi.

Lắp đặt cầu trì (nếu cần) tại công tắc thứ nhất để đảm bảo an toàn khi có sự cố.

Bước 4: Nối dây từ bảng điện:

Kết nối dây điện từ bảng điện đến các cực tương ứng của công tắc, tuân theo nguyên lý hoạt động của mạch điện.

Đảm bảo sự chắc chắn và an toàn của mọi kết nối.

Bước 5: Kiểm tra và đảm bảo an toàn:

Kiểm tra kỹ lưỡng tất cả các công tắc, đèn và mối nối để đảm bảo không có lỗi nào xảy ra.

Thực hiện kiểm tra an toàn để đảm bảo rằng hệ thống hoạt động đúng như sơ đồ nguyên lý.

Kiểm tra chức năng bật/tắt từ cả hai vị trí để đảm bảo linh hoạt của hệ thống.

Cách đấu công tắc 3 cực chi tiết nhất

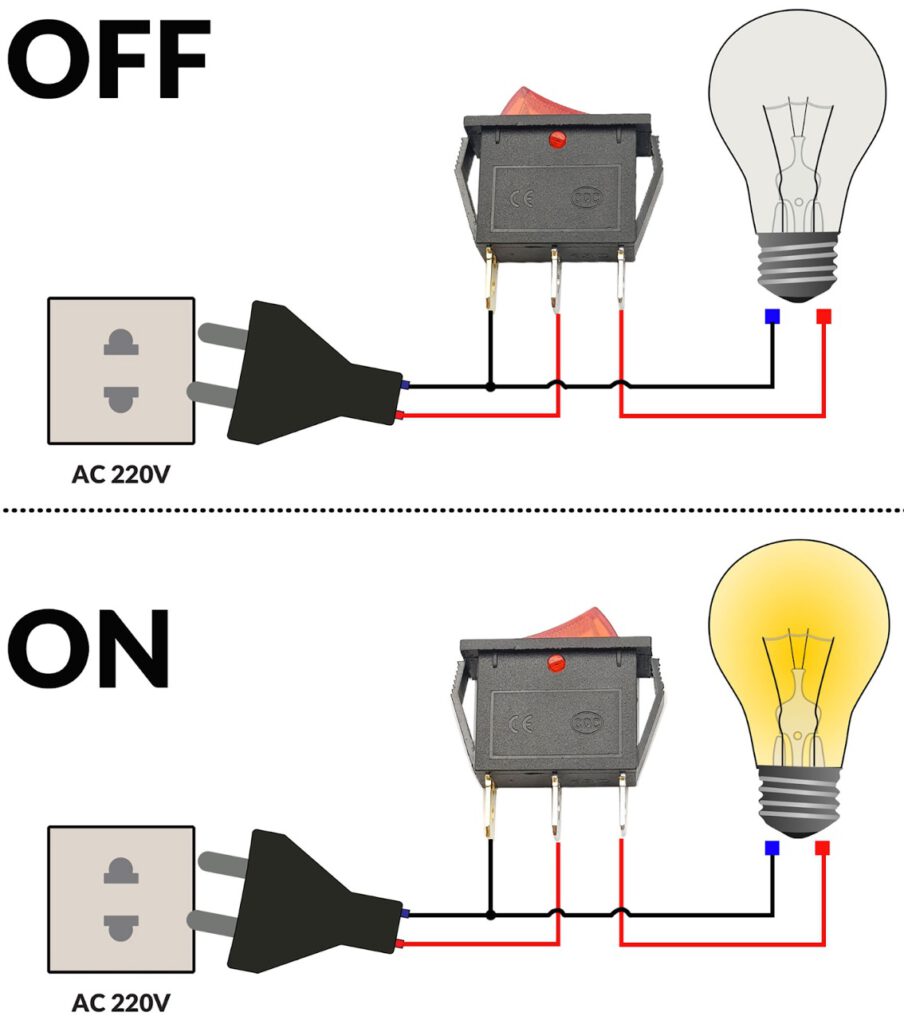

Cách đấu công tắc 3 chân có đèn

Cách đấu công tắc 3 chân có đèn đòi hỏi sự chính xác và kỹ thuật trong quá trình lắp đặt. Dưới đây là các bước chi tiết để thực hiện quá trình này:

Bước 1: Bố trí thiết bị và vạch dấu lỗ khoan:

Đầu tiên, bố trí các thiết bị điện trên bảng điện theo vị trí mong muốn. Vạch dấu các lỗ khoan cho công tắc 3 chân và các thiết bị điện khác cần được thực hiện một cách chính xác và hợp lý.

Bước 2: Khoan lỗ và lắp đặt:

Chọn mũi khoan phù hợp với lỗ luồn dây và lỗ vít trên bảng điện. Tiến hành khoan các lỗ, đảm bảo rằng chúng chính xác và thẳng.

Bước 3: Nối dây theo sơ đồ:

Bắt đầu nối dây từ các thiết bị điện trên bảng điện theo sơ đồ nguyên lý hoạt động. Tiếp theo, nối dây ra đèn theo cách mà sơ đồ mạch điện yêu cầu. Mối nối cần được thực hiện đúng kỹ thuật để đảm bảo sự ổn định và an toàn.

Bước 4: Lắp đặt thiết bị vào bảng điện:

Lắp đặt các thiết bị điện vào bảng điện theo vị trí đã đánh dấu trước đó. Sử dụng vít cầu chì để cố định công tắc 3 chân, các công tắc và ổ cắm cũng cần được lắp đúng vị trí và chắc chắn.

Bước 5: Nối nguồn và vận hành thử mạch:

Nối nguồn điện và vận hành thử mạch để kiểm tra xem mọi thiết bị và đèn có hoạt động đúng như mong đợi hay không.

Kiểm tra từng mối nối để đảm bảo rằng mọi kết nối đều đúng và an toàn theo sơ đồ mạch điện.

Cách đấu công tắc 3 chân có đèn

Đấu công tắc 3 chân 2 vị trí

Bước 1: Vạch dấu

Việc vạch dấu là một bước quan trọng, giúp xác định vị trí chính xác cho các thiết bị điện và bóng đèn trong hệ thống. Điều này đảm bảo rằng công tắc 3 chân và các linh kiện khác được đặt ở những vị trí hợp lý nhất, tối ưu hóa tính thẩm mỹ và tiện ích của hệ thống. Đồng thời, vạch dấu đường đi dây giúp người lắp đặt theo dõi và tuân thủ đúng sơ đồ mạch điện.

Bước 2: Tiến hành khoan lỗ

Tiếp theo, sau khi đã xác định vị trí cần thiết, tiến hành khoan lỗ là bước tiếp theo. Bạn cần chọn mũi khoan phù hợp để khoan lỗ bắt vít và lỗ luồn dây. Điều này đảm bảo rằng các lỗ được khoan chính xác, thẳng và phù hợp với việc lắp đặt công tắc 3 chân và các thành phần khác.

Bước 3: Tiến hành lắp thiết bị điện vào bảng

Với vị trí đã được xác định, bạn tiến hành lắp đặt các thiết bị điện, bao gồm cả công tắc 3 chân. Xác định các cực của công tắc, nối dây với các thiết bị đóng cắt và bảo vệ chúng trên bảng điện. Đảm bảo rằng mọi lắp đặt đều chắc chắn và an toàn.

Bước 4: Nối dây mạch điện

Tiếp theo, lắp đặt dây dẫn điện từ bảng điện ra đèn. Nối các dây vào đui bóng đèn một cách chặt chẽ để đảm bảo tính an toàn và hiệu suất của hệ thống. Các kết nối này cần được thực hiện theo sơ đồ mạch điện để đảm bảo hoạt động đúng đắn.

Bước 5: Tiến hành kiểm tra

Cuối cùng, để đảm bảo mạch điện hoạt động đúng như kỳ vọng, bạn cần tiến hành kiểm tra hệ thống. Nối mạch điện vào nguồn và thử nghiệm vận hành của các thiết bị và công tắc. Kiểm tra cả hai vị trí của công tắc 3 chân để đảm bảo rằng hệ thống hoạt động đúng theo sơ đồ mạch điện được thiết kế.

Cách đấu công tắc 3 chân 2 vị trí

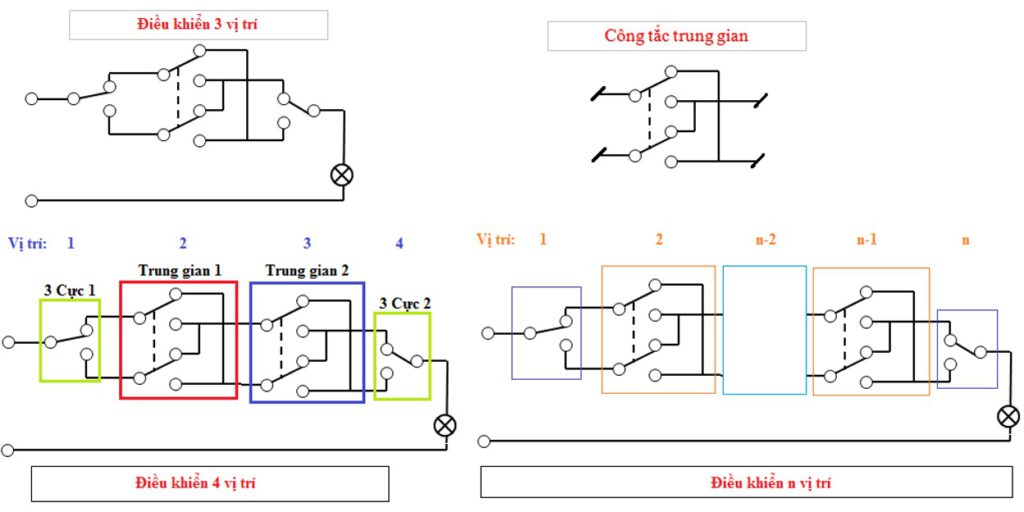

Cách Đấu Công tắc bập bênh 3 chân 3 vị trí

Công tắc bập bênh 3 chân 3 vị trí là một thành phần quan trọng trong hệ thống điện, mang lại khả năng điều khiển từ ba vị trí khác nhau. Dưới đây là cách đấu và lắp đặt chi tiết cho công tắc này:

Bước 1: Vạch dấu và Xác định Vị trí:

Bắt đầu bằng việc vạch dấu trên bảng điện, xác định vị trí cần lắp đặt công tắc bập bênh 3 chân 3 vị trí. Điều này giúp đảm bảo rằng lắp đặt sẽ được thực hiện ở những vị trí hợp lý và tiện ích nhất.

Bước 2: Khoan Lỗ và Lắp Đặt:

Sử dụng mũi khoan phù hợp, tiến hành khoan lỗ cho các vị trí cần lắp đặt công tắc. Đảm bảo lỗ khoan thẳng và đúng kích thước để đảm bảo sự chắc chắn khi lắp đặt.

Bước 3: Xác định Các Cực và Nối Dây:

Xác định chính xác các cực của công tắc bập bênh 3 chân, trong đó có ba cực để nối với các vị trí khác nhau. Nối dây từ bảng điện đến công tắc theo sơ đồ mạch điện.

Bước 4: Lắp Đặt Công Tắc:

Tiến hành lắp đặt công tắc vào lỗ đã khoan, đảm bảo rằng nó chắc chắn và không lệch lạc. Sử dụng vít để cố định công tắc, đảm bảo sự ổn định và an toàn.

Bước 5: Kiểm Tra và Đảm Bảo An Toàn:

Trước khi kết thúc quá trình lắp đặt, kiểm tra kỹ lưỡng các kết nối và đảm bảo mọi thứ đều chính xác theo sơ đồ mạch điện. Đồng thời, thực hiện kiểm tra chức năng bật/tắt từ ba vị trí khác nhau để đảm bảo hoạt động đúng đắn.

Đối với công tắc bập bênh 3 chân 3 vị trí, quy trình lắp đặt giống như các công tắc 3 chân khác, nhưng đòi hỏi sự chú ý đặc biệt đối với việc xác định các cực và vị trí nối dây. Tuân theo các bước trên sẽ giúp bạn lắp đặt công tắc một cách hiệu quả và an toàn trong hệ thống điện của bạn.

Như vậy, việc biết cách đấu công tắc 3 chân không chỉ là kiến thức cần thiết mà còn mang lại sự linh hoạt và an toàn cho hệ thống điện trong ngôi nhà của bạn. Chúng tôi hy vọng rằng thông qua bài viết này, bạn đã có cái nhìn tổng quan và chi tiết về quy trình lắp đặt cũng như nguyên lý hoạt động của công tắc 3 chân.
