Cách đấu CB chống giật Schneider chuẩn kỹ thuật, dễ hiểu

CB chống giật Schneider là thiết bị quan trọng trong hệ thống điện dân dụng và công nghiệp, giúp bảo vệ an toàn cho người sử dụng trước nguy cơ rò điện và giật điện. Tuy nhiên, không phải ai cũng nắm rõ cách đấu CB chống giật Schneider sao cho đúng kỹ thuật và đảm bảo hiệu quả vận hành. Việc đấu nối sai có thể dẫn đến chập cháy, hư hỏng thiết bị hoặc mất an toàn cho người sử dụng. Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết các bước thực hiện đúng chuẩn kỹ thuật, đồng thời phân tích những lưu ý quan trọng trong quá trình lắp đặt để giúp bạn hiểu rõ và áp dụng chính xác trong thực tế.

Nguyên tắc cơ bản khi đấu CB chống giật Schneider

Xác định đúng cực L và N, pha và trung tính

Việc xác định chính xác cực L (pha) và N (trung tính) là bước then chốt trong cách đấu CB chống giật Schneider. CB chống giật chỉ nhạy và hoạt động hiệu quả khi pha (L) được đấu thông qua mạch rò, trong khi trung tính (N) được giữ nguyên. Đấu ngược có thể khiến CB không nhận diện rò điện, dẫn đến mất tác dụng bảo vệ. Do vậy, trước khi đấu, cần sử dụng đồng hồ thử điện để kiểm tra nguồn pha và trung tính, đảm bảo đúng đấu vào đầu vào và đầu ra tương ứng của thiết bị Schneider.

Nguyên tắc đấu nối đúng thứ tự đầu vào và đầu ra

CB chống giật Schneider thường có ký hiệu Input và Output rõ ràng. Nên chú ý đấu dây pha (L) vào đầu vào (Input) và đấu dây tải (Load) ra đầu ra (Output). Tương tự, với dòng thiết bị hai cực (2P), dòng N cần được đấu đúng vào cực N tương ứng. Nếu đấu ngược, khi có rò, dòng tải không bị ngắt kịp thời, rất nguy hiểm.

Chuẩn an toàn điện và quy chuẩn kỹ thuật lắp đặt

Công ty thiết bị điện T&T luôn nhấn mạnh việc tuân thủ Tiêu chuẩn Việt Nam (TCVN) và quy trình lắp đặt theo Schneider, ví dụ như cách đấu CB chống giật Schneider phải đảm bảo sự chắc chắn, không lỏng lẻo, tiếp xúc tốt, không có hiện tượng phóng điện. Dây dẫn nên có tiết diện phù hợp (thường từ 2.5 mm² trở lên cho dân dụng) và được bó gọn, cố định để tránh chạm vào các thành phần khác.

Tham khảo thêm: Cách test CB chống giật đúng kỹ thuật và an toàn

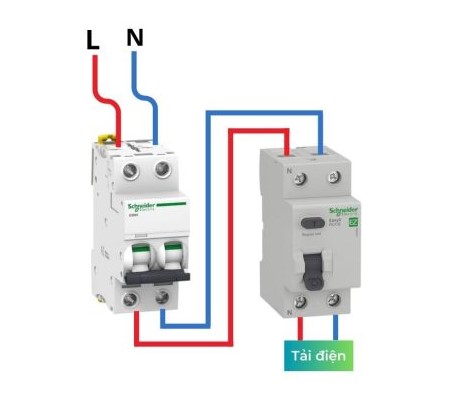

Các bước chi tiết thi công cách đấu CB chống giật Schneider

Chuẩn bị dụng cụ và vật liệu

• Đồng hồ vạn năng hoặc bút thử điện để xác định pha, trung tính.
• Tua vít cách điện, kìm cắt/cách điện.
• Dây dẫn đạt tiêu chuẩn (2.5 mm² hoặc theo hướng dẫn Schneider).
• CB chống giật Schneider phù hợp dòng điện (10 mA, 30 mA, …).
• Găng tay cách điện, kính bảo hộ khi đấu nối trực tiếp.

Bước 1: Kiểm tra nguồn và xác định pha N

Trước tiên, tắt nguồn tổng. Dùng đồng hồ hoặc bút thử để xác định dây pha (có điện) và dây trung tính (không có điện khi đo). Ghi nhớ vị trí và đánh dấu rõ ràng.

Bước 2: Nối dây pha vào cực đầu vào CB

Dây pha (L) sau khi xác định được đấu vào đầu vào “Input” của CB Schneider – thường ký hiệu L hoặc 1. Đảm bảo vặn chặt vít để đoạn dây không bị tuột khi có dòng lớn.

Bước 3: Nối dây tải từ đầu ra CB sang mạch tiêu thụ

Từ đầu ra “Output” (ký hiệu 2 hoặc L’), đấu dây tiếp tới thiết bị tiêu thụ (đèn, máy bơm, ổ cắm…). Chú ý giữ dây sạch, không để lõi đồng lộ ra để tránh nguy cơ đoản mạch.

Bước 4: Nối dây N (trung tính) đúng cực

Trong CB chống giật hai cực (2P), cực N từ nguồn đấu vào cực N Input; dây N tải đấu ra cực N Output. Với CB một pha (1P + N), dây N thường đi thẳng, không qua mạch rò, nhưng phải đấu đúng vị trí để bảo vệ chống giật hoạt động.

Bước 5: Đấu dây bảo vệ (PE, nếu có) riêng biệt

Dây PE (màu xanh vàng) không được đấu qua CB chống giật Schneider – nó phải đấu trực tiếp vào khung mát thiết bị hoặc thanh đồng nối đất, đảm bảo bảo vệ thứ cấp.

Nhận biết và xử lý sự cố thường gặp

CB không nhảy khi thử nút “Test”

Khi nhấn nút “Test”, CB Schenider phải ngay lập tức ngắt mạch. Nếu không, có thể do đấu ngược pha và trung tính hoặc CB đã bị lỗi. Cần kiểm tra lại đấu nối và nếu vẫn không nhảy, nên thay thiết bị mới.

CB ngắt nguồn không rõ nguyên nhân

Nếu CB liên tục nhảy, có thể do:

• Rò điện thật giữa pha và dây mát (PE) – cần kiểm tra mạch tải.
• Dòng rò vượt mức định sẵn – đang bảo vệ theo thiết kế.
• Kết nối không tốt gây hiện tượng giả nhảy – vặn chặt lại và kiểm tra tiếp xúc.

Phát hiện tiếng kêu hoặc nóng bất thường

Dấu hiệu này cho thấy tiếp xúc kém ở đầu CB hoặc dây dẫn có tiết diện không phù hợp. Nên ngắt nguồn, siết chặt lại, thay dây nếu cần thiết, đồng thời kiểm tra lại cách đấu CB chống giật Schneider để đảm bảo không có sai sót kỹ thuật.

So sánh cách đấu CB chống giật Schneider với các thương hiệu khác

Tiêu chí	Schneider	Thương hiệu khác
Ký hiệu rõ ràng	Rõ Ràng, minh bạch	Có thể khác nhau hoặc thiếu tiêu chuẩn
Chất lượng tiếp xúc	Tối ưu, chống lỏng	Có thể kém hơn nếu không đúng chuẩn
Hệ thống thử	Nút “Test” bảo vệ trực quan	Một số loại không có hoặc kém nhạy
Tiêu chuẩn an toàn	Tuân thủ IEC, TCVN	Phải kiểm tra cụ thể từng dòng

Việc tuân thủ hướng dẫn của Schneider khi đấu nối là lựa chọn tối ưu cho độ an toàn và tuổi thọ của hệ thống, đồng thời việc tuân thủ quy trình lắp đúng góp phần nâng cao giá trị của hệ thống điện dân dụng hay công nghiệp.

Những lỗi thường gặp khi đấu CB chống giật Schneider và cách khắc phục

Đấu sai cực pha và trung tính

Nhiều thợ điện không chuyên hoặc người dùng tự đấu dễ nhầm lẫn giữa cực L và N, khiến CB không phát hiện rò rỉ điện đúng cách. Cách xử lý là sử dụng đồng hồ đo chuyên dụng để kiểm tra lại cực, và đấu lại đúng theo thứ tự: pha vào cực L, trung tính vào cực N.

Dây PE bị nối nhầm qua CB chống giật

Một lỗi phổ biến là nối dây nối đất (PE) qua CB chống giật Schneider, dẫn đến hiện tượng nhảy CB liên tục do mạch bị cảm biến sai. Giải pháp là ngắt dây PE khỏi CB, đấu thẳng về hệ thống nối đất chính để đảm bảo an toàn.

Không siết chặt tiếp điểm

Tiếp điểm lỏng lẻo không chỉ gây ra hiện tượng phát nhiệt tại điểm đấu mà còn khiến CB làm việc không ổn định. Khi phát hiện điểm đấu nóng hoặc có mùi khét nhẹ, cần siết lại vít cố định bằng tua vít chuyên dụng và kiểm tra toàn bộ các điểm nối.

Vì sao nên chọn Thiết bị điện T&T là đơn vị cung cấp CB chống giật Schneider?

Công ty TNHH Thiết bị điện T&T là một trong những nhà phân phối uy tín hàng đầu các sản phẩm thiết bị điện chính hãng, đặc biệt là CB chống giật Schneider. Khi chọn mua và lắp đặt tại Thiết bị điện T&T, bạn nhận được:

• Hàng chính hãng 100%, có CO/CQ, đầy đủ tem bảo hành, hóa đơn VAT.
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ cách đấu CB chống giật Schneider chi tiết, miễn phí cho khách hàng.
• Giá tốt nhất thị trường, nhiều ưu đãi cho công trình, đại lý, kỹ thuật viên.
• Giao hàng toàn quốc, dịch vụ hậu mãi tận tâm và chuyên nghiệp.
• Đội ngũ kỹ thuật hỗ trợ tận nơi, đặc biệt tại các thành phố lớn như TP.HCM, Hà Nội, Đà Nẵng, Cần Thơ.

Để được tư vấn kỹ hơn về các dòng sản phẩm CB chống giật Schneider và hỗ trợ lắp đặt tại công trình, quý khách vui lòng truy cập website chính thức của chúng tôi tại thietbidientt.vn hoặc liên hệ với đội ngũ kỹ thuật để được phục vụ nhanh chóng, chính xác và chuyên nghiệp.
